Еще одним устройством, обеспечивающим номинальное давление в вашем водопроводе, правильную работу насоса, подачу воды, является реле давления. Исходя из названия можно напрямую сделать вывод о том, что данный узел обеспечивает контроль за давлением в системе и реагирует включением, отключение электрических контактов в случае отклонения от номинального настроенного давления, в пределах установленных при его настройке. В этой статье мы хотим более подробно поговорить о предназначении реле давления, об особенностях при его установке, о настройке и характеристиках.
Применение реле давления
Итак, вкратце мы уже упомянули о том, для чего может использоваться реле давления. Тем не менее, если говорить о конкретных случаях применения, то к ним можно отнести использования реле давления для предотвращения режима сухого хода насоса, о котором мы писали в другой нашей статье («Защита от «сухого хода» для насоса скважины с помощью реле давления»).
Также реле давления поддерживает давление в ресивере насосной станции. В итоге, на выходе, в нашем кране, мы имеем стабильный, постоянный поток используемой воды.
Характеристики реле давления
Главной характеристикой реле давления является его номинальное рабочее давление. Да, в предыдущей фразе есть некая тавтология, но именно она в полной мере является точной для описания главной характеристики реле, так как размеры, масса, присоединительные резьбы это уже дополнительные параметры. Итак, рабочее номинальное давление реле давления является показателем выбираемым из возможного ряда. Так на сегодняшний день согласно ГОСТ 26005-83 существует следующий рабочий ряд (контролируемое давление мПа (кгс/см)) для реле давлений:
- 6,3 (63),
- 10 (100),
- 20, (200),
- 32 (320).
На самом деле, исходя из потребностей рынка и других стандартов, вы вполне можете встретить реле давления и с другими характеристиками по рабочему (контрольному) давлению. Также к характеристикам реле давления стоит отнести:
- присоединительную резьбу;
- размеры;
- массу;
- класс влаго- и пыле – защиты (IP);
- номинальный ток и напряжение для коммутируемых контактов;
- требования к рабочей среде (вода, хладагенты и т.д.);
- температура рабочей среды;
- исполнение реле давления (встроенный датчик либо выносной)
Все это надо учитывать, при подборе реле давления, для каждого конкретного случая.
Установка (монтаж) реле давления

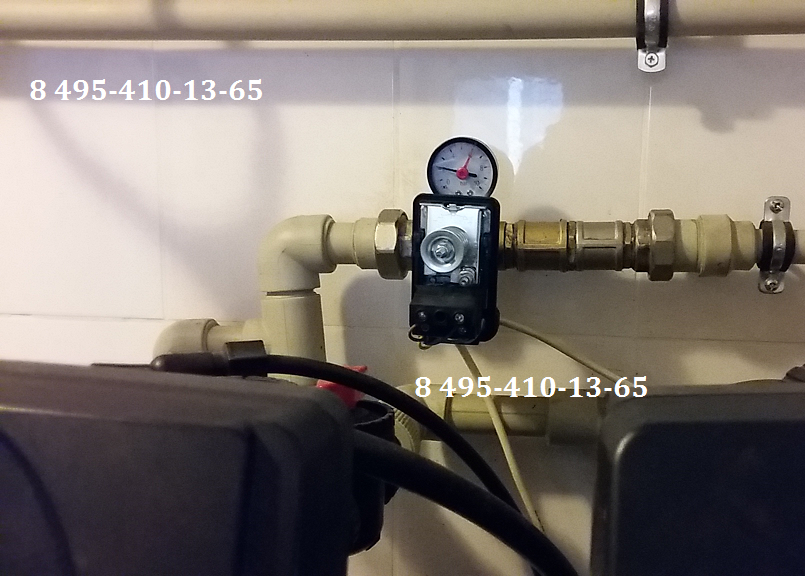

Здесь, чтобы не «распыляться» на возможные варианты и условия, коих может быть множество, мы приведем пример для конкретного случая, для реле РДМ-5. Монтаж, установку реле можно разделить на два этапа. Первый это механическое подключение и второе это электрическое. Механическая установка реле давления РДМ осуществляется с помощью фитинга –тройник, контрольного манометра и ФУМ ленты, которая используется для уплотнения резьбовых соединений (на реле внутренняя резьба 1/4 дюйма). Фото сборки готовой для установки в трубопровод приведено ниже …
Электрические подключения тоже не так сложны. Первым делом необходимо снять защитную крышку реле. Под ней вы найдете 4 контакта, два «вход» и два «выход». На рисунке ниже вход электрического обеспечения - (L1,L2) и выход на насос - M
Сечение проводов питающих проводов должно соответствовать мощности электронасоса. Розетка должна быть с заземлением. Заземление необходимо подключить.
Сразу скажем о том, что такая схема подключения реле давления не обеспечивает защиту от «сухого хода». Защита от «сухого хода», на случай если из скважины будет выкачана вся вода, будет работать лишь тогда, когда насос будет стоять выше, чем обратный клапан, то есть попадает в контур контроля давления реле. Но для этого случая требуется уже не погруженной насос и а поверхностный. В общем, это несколько другой вариант, хотя также имеющий право на реализацию. См рисунок ниже …
Конструкция реле давления ( принцеп действия )
Конструктивно большинство реле регулировки давления представляют из себя контакты подпружиненные пластинкой, на которую действует рабочее давление среды. Влияние пластинки, включение – выключение контактов регулируется с помощью изменения жесткости пружины, которая является прямым звеном обеспечивающим зависимость включения контактов. Этот винт и пружин обеспечивают нижний предел срабатывания реле. Также в большинстве случае существует и регулировочный винт с пружиной, обеспечивающий разброс срабатывания (включения) контактов. Этот винт регулирует верхний предел срабатывания реле. Далее мы как раз и поговорим о настройке реле давления, после установки в системе водоснабжения.
Настрйка (регулировка) реле давления
Исходя из конструктивных особенностей, о которых мы говорили ранее, нам фактически предстоит настроить зависимость, жесткость, между площадкой, на которую воздействует рабочее давление и контактами, которые должны включаться.
Регулировки эти выполняются за счет изменения жесткости пружины, которая фактически либо сжимается, либо ослабляется, регулировочными гайками.
Так заводские настройки для реле РДМ 5 (как, между прочим, для многих других) будут следующими. Минимальное давление срабатывание 1,4 атмосферы, максимальное, которое установлено с помощью дифференциальной гайки - 2,8 атмосферы. В случае, если вам нужны другие параметры срабатывания реле, то для увеличения уровня нижнего предела срабатывания давления контактов закручиваем гайку 2 по часовой стрелке.
Обратите внимание на то, что вместе с повышением нижнего уровня автоматически растет и верхний уровень отключения. Разница между ними будет равна 1,4 атмосферы. При настройке необходимо соблюдать условие, когда отключение реле по давлению, должно быть всегда ниже максимального возможного давления выдаваемого насосом. В противном случае насос никогда не отключится, а в итоге, просто сгорит. Например, у нас получилось, что давление отключения давление стало 4 атмосферы. Значит, нижнее будет 4 – 1,4 = 2,6 атмосферы, то есть мы его подняли с 1,4 до 2,6. Гайка 1 предназначена для регулировки разницы между минимальным и максимальным давлением срабатывания. В нашем случае, при заводских настройках, это разница составляет 1,4 атмосферы. Если мы завернем гайку, то разницу увеличим (например, вместо 1,4, станет 2) В итоге, к нижнему пределу необходимо будет добавить дифференцированное давление, то есть 2,6 + 2 = 4,6.
Получается, что вместе с регулировкой дифференциального давления мы меняем и верхний предел отключения давления. Учитывайте это при регулировке. Помните о том, максимальное давление отключение насоса не должно оказаться выше максимально выдаваемого самим насосом. Настройка по снижению минимального давления и уменьшению дифференциального давления прямо противоположны, то есть гайки 1 и 2 необходимо откручивать.
Если попытаться описать настройку и регулировку реле давления посредством графиков, то получится следующая диаграмма ...
Реле сухого хода
серии RS предназначено для осуществления непрерывного контроля давления воды и полуавтоматического управления электронасосом в частных водопроводных системах, построенных на его основе.
Реле сухого хода мгновенно размыкает свои контакты, отключая электронасос водопроводной системы при снижении давления воды ниже установленного значения, тем самым исключая “сухой ход” насоса, то есть его работу без воды.
Для нормальной работы реле сухого хода водопроводная система должна быть оснащена гидроаккумулятором любого объема.
По типу защиты от поражения электрическим током реле сухого хода относится к приборам класса I.
Технические характеристики:
Максимальное коммутируемое напряжение (при частоте тока 50 Гц), В: 250
Максимальный коммутируемый ток, при активной нагрузке / при реактивной нагрузке, А: 16 / 8
Установленное значение давления размыкания контактов, атм: 0,2
Диапазон регулировки давления размыкания контактов, атм: 0...0,6
Установленное значение давления замыкания контактов, атм: 0,9
Диапазон регулировки давления замыкания контактов, атм: 0,3...1
Степень защиты: IP44 (защита от водных брызг, защита от частиц > 1,0 мм)
Размер присоединительного патрубка: G1/4’’ наружная резьба
Реле сухого хода состоит из следующих основных элементов:
- каркас;
- крышка;
- патрубок;
- гермоввод кабеля;
- контактная группа реле;
- кнопка запуска;
- пружины с регулировочными гайками Р и ΔР;
- пластмассовый винт крепления крышки.
Установка реле давления
К моменту установки реле сухого хода в водопроводной системе должно быть также установлено реле давления, которое будет обеспечивать автоматическую работу электронасоса системы. Монтаж реле давления и подключение его к насосу необходимо выполнять в соответствии с инструкцией по его эксплуатации.
Определиться с местом установки реле сухого хода в водопроводной системе. Лучшее место его установки - на напорной магистрали (на выходе насоса) в непосредственной близости от реле давления.
Слить воду из водопроводной системы в месте установки реле.
Снять крышку реле сухого хода, вывинтив пластмассовый винт.
Присоединить патрубок реле сухого хода к соответствующему фитингу водопровода, применяя сантехнические фторопластовые ленты или лен со специальными пастами и герметиками.

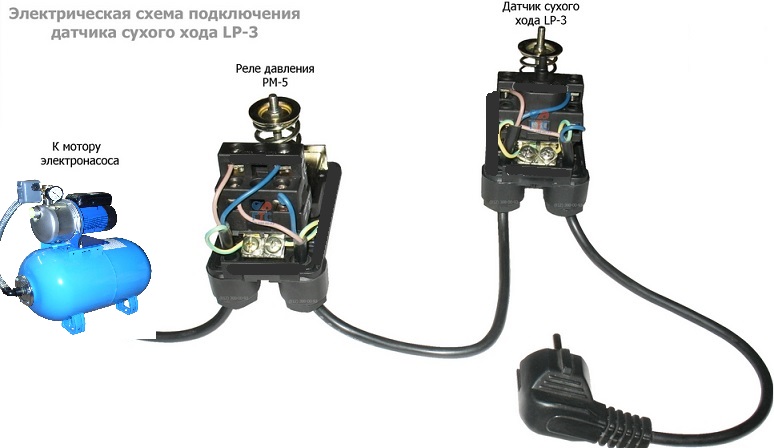

Реле сухого хода включается в разрыв цепи питания насоса водопроводной системы. Схема подключения - последовательная.
Реле сухого хода может быть подключено последовательно по схеме как до реле давления водопроводной системы, так и после него. Далее описывается подключение реле сухого хода в цепь “до реле давления”.
Ввести сетевой кабель и кабель управления реле давления через соответствующие гермовводы. Все монтажные работы по установке и подключению реле сухого хода необходимо выполнять только при отключенном от электросети сетевом кабеле!
